用于液壓油介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于液壓油介質旋轉接頭

Y2型兩通路液壓旋轉接頭

發表時間：2024-12-29 19:29:21 | 點擊率：17

產品特點

PRODCUT FEATUREA

1. 有兩個獨立的流通通路。
2. 內部采用耐磨耐高壓密封件密封。
3. 殼體內部?jī)啥瞬捎脙蓚€(gè)球軸承支撐，球軸承配有雙面防塵蓋，是一種內部支撐式旋轉接頭。
4.由于在運轉時，密封面之間存在摩擦扭矩，安裝旋轉接頭時，需要外部采用止轉桿止轉，或依靠殼體上的進口、出口連接管路止轉。
5. 旋轉接頭和管路連接時，通過 M 接口連接，流通高壓液壓油，推薦使用高壓膠管。流通低壓氣體，推薦使用氣線。
6. 旋轉接頭外管（轉軸）和設備中旋轉的軸頭連接，是主要的運動部件。
7. 結構簡單，維修方便。使用時不需要維護，使用方便。

可完美代替杜博林(DEUBLIN)、德國梅爾（Maier）、意大利（Rotoflux）、Duff-Norton、SMC

技術參數

PATMETERS

介質 液壓油最大使用壓力：		4650 PSI	320 bar
介質 空氣最大使用壓力：		4650 PSI	320 bar
介質 水最大使用壓力：		4650 PSI	320 bar
最高使用速度（轉子）：
介質 液壓油最大使用速度：		500 RPM	500 min-1
介質 壓縮空氣最大使用速度：		500 RPM	500 min-1
介質 冷卻水最大使用速度：		500 RPM	500 min-1
最高使用溫度：	120℃	＞120℃ 請咨詢創啟旋轉接頭

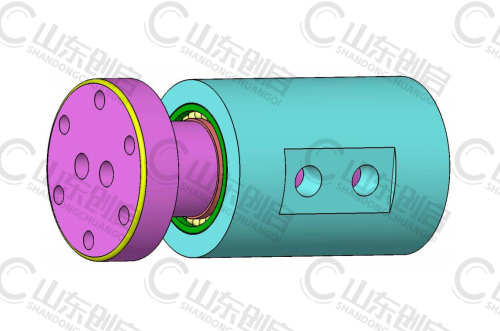

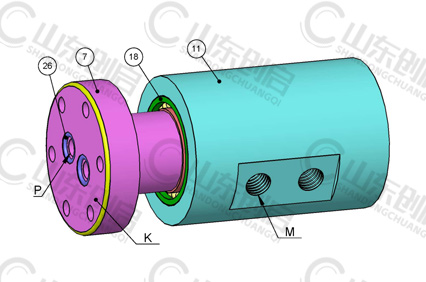

內部結構

INTERNAL STRUCTURE

Y2型兩通路液壓旋轉接頭零件名稱：

7.外管（K）（轉軸），11.殼體，18.軸承（帶密封圈），26.O 形圈。
K—外管（轉軸）代號，M—管路接口代號，P—轉軸接口代號。

產品介紹

Product Description

Y2型兩通路液壓旋轉接頭系高壓系列旋轉接頭的一種，它有兩個獨立的介質通道，可用于高壓低速或高壓高速（需訂制）工況，不僅可以流通冷卻水、超純水、壓縮空氣、冷卻液等常規流體介質，還可以在高壓工況下流通液壓油、干油、稀油、齒輪油等高壓流通介質。主要用于工程機械、挖掘機、起重機、圓形噴灌機、指針式噴灌機、旋轉噴灌臂、青貯飼料收獲機割轉臺、轉爐傾動裝置、連鑄機結晶器振動裝置、卷取機、開卷機、紙機卷取部、紙機壓光機、注塑機旋轉工作臺、吹塑機旋轉模頭等，還可以用于機床行業流通切削液和清洗行業流通高壓清洗液等。
兩通路液壓旋轉接頭的使用參數隨其轉速、溫度、壓力的不同，其使用極限值也不同。在特殊條件下，請與山東創啟技術部聯系。最高使用溫度為 200℃或大于300RPM轉速，需要定做。流通氣體，壓力有較低要求的，有較低扭矩要求的，需要說明定做。安裝說明，見本站《液壓旋轉接頭管路手冊》。

技術參數

Technical Specifications

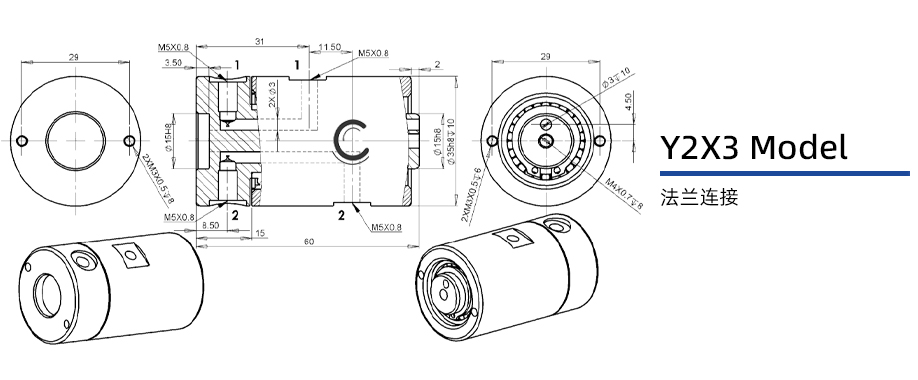

Y2X3型壓縮空氣兩通路液壓旋轉接頭圖紙及簡介

1.Y2X3型旋轉接頭為替代旋轉接頭，用于替代國外產品 SMC,訂購號：MRQ2-M5。
2.端面螺紋 2XM3 用于旋轉接頭安裝和止轉。
3.Y2X3 型旋轉接頭主要用于流通氣體，特別是壓縮空氣。
4.連接尺寸可以定做。
5.安裝說明，見《液壓旋轉接頭管路手冊》

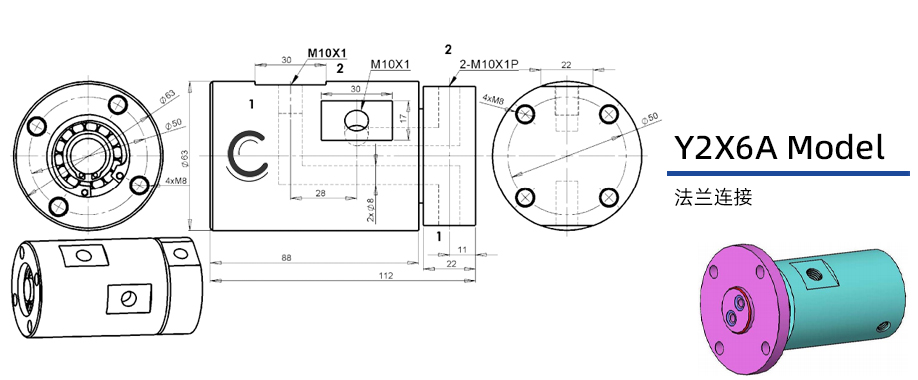

Y2X6A型兩通路液壓旋轉接頭介紹

1.兩端螺紋 M8 用于旋轉接頭安裝和止轉。
2.連接尺寸可以定做。

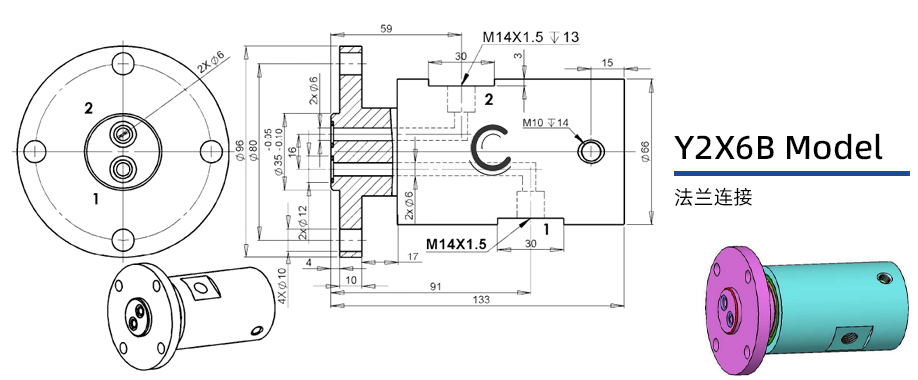

Y2X6B型兩通路液壓旋轉接頭介紹

1.螺紋 M10 用于旋轉接頭安裝和止轉。
2.連接尺寸可以定做。

Y2X6C型兩通路液壓旋轉接頭介紹

1.螺紋 M10 用于旋轉接頭安裝和止轉。
2.連接尺寸可以定做。

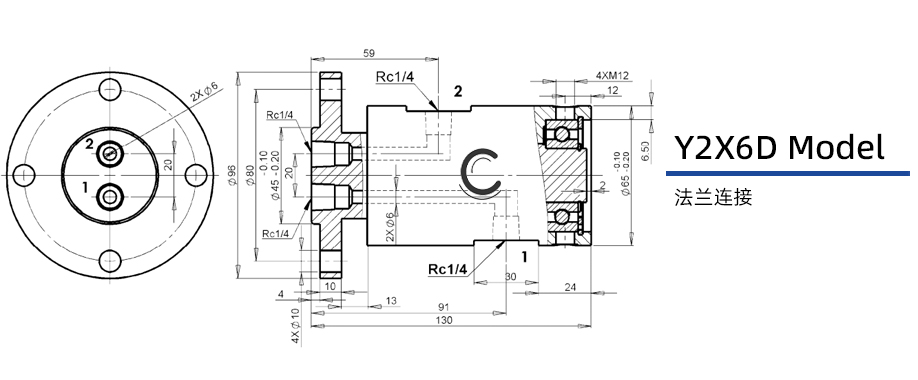

Y2X6D型兩通路液壓旋轉接頭介紹

1.螺紋孔 4XM12 用于旋轉接頭殼體安裝和止轉。
2.連接尺寸可以定做。

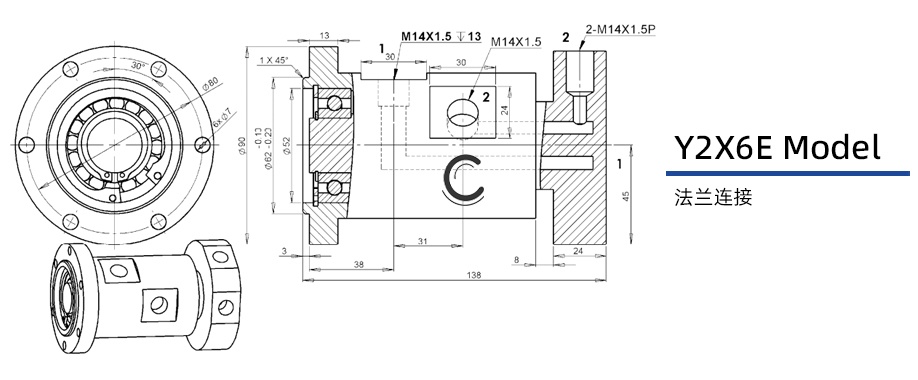

Y2X6E型兩通路液壓旋轉接頭介紹

1.光孔 6XΦ7 用于旋轉接頭殼體安裝和止轉。
2.連接尺寸可以定做。

Y2X6F型兩通路液壓旋轉接頭介紹

1.螺紋孔 M10 用于旋轉接頭殼體安裝和止轉。
2.連接尺寸可以定做。
3.安裝說明，見《液壓旋轉接頭管路手冊》，

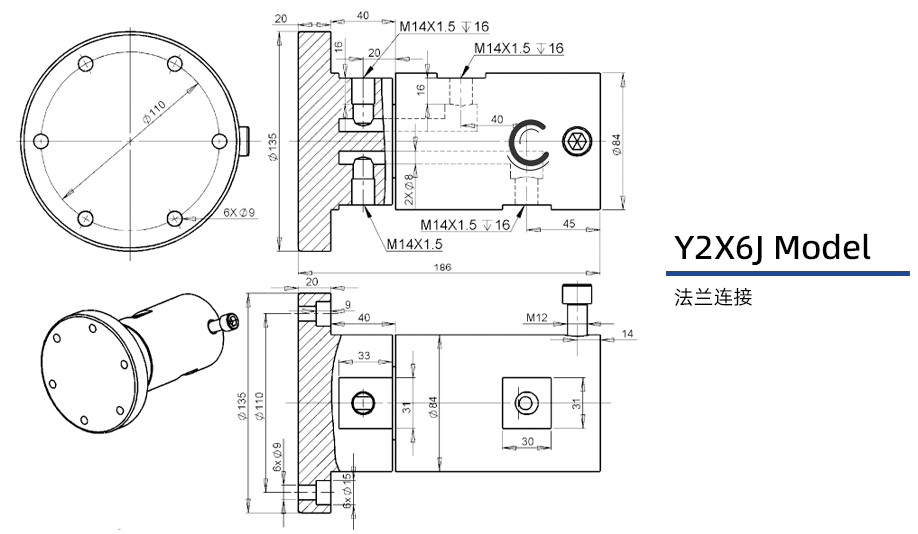

Y2X6J型兩通路液壓旋轉接頭介紹

1.螺紋孔 M12 用于旋轉接頭殼體安裝和止轉。
2.連接尺寸可以定做。

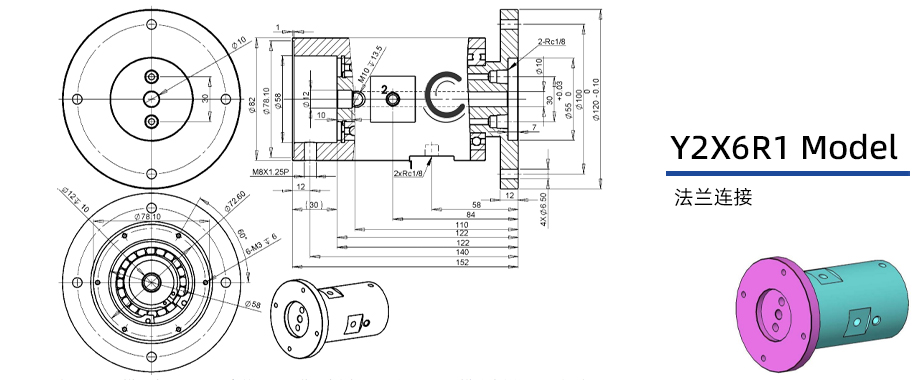

Y2X6R1型兩通路液壓旋轉接頭介紹

1.Y2X4型旋轉接用于出口。
2.螺紋 M10 用于旋轉接頭安裝和止轉。
3.Y2X4型旋轉接頭主要用于流通氣體，特別是壓縮空氣。
4.尾端連接尺寸 6-M3用于安裝導電滑環，中心通孔Φ10，用于穿導線。

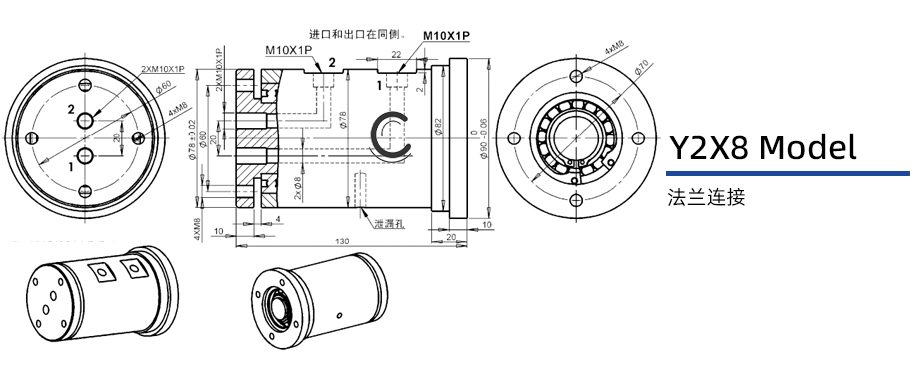

Y2X8型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》

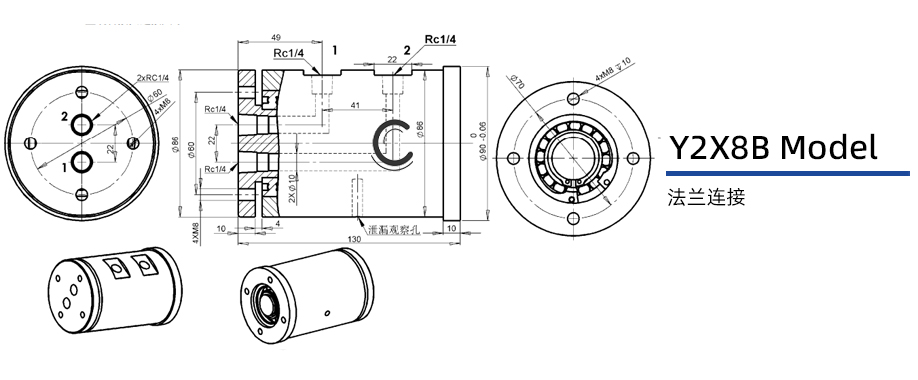

Y2X8B型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》

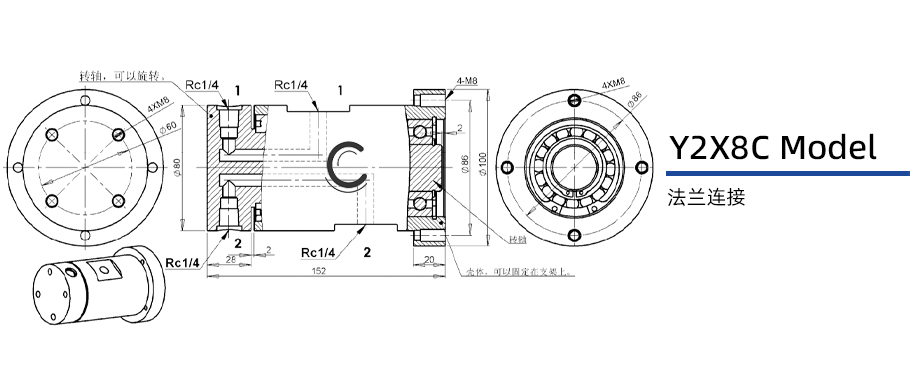

Y2X8C型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》

Y2X8D型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.安裝說明，見《液壓旋轉接頭管路手冊》

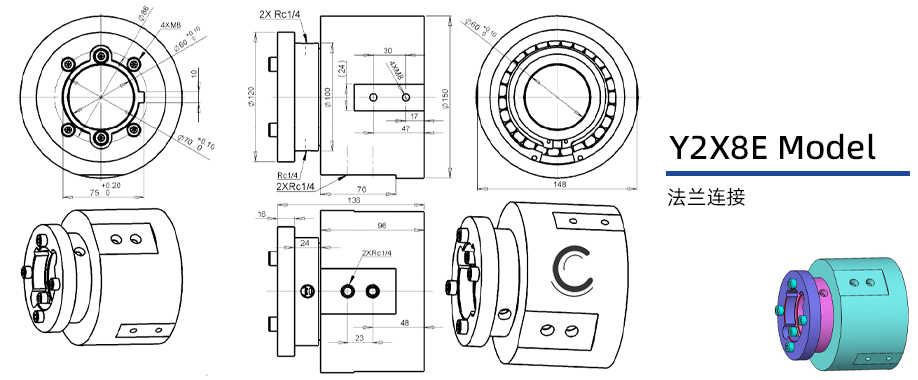

Y2X8E型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.鍵槽深度為法蘭厚度，16 毫米。
3.外管 K(轉軸)中空，通徑為 60 毫米。

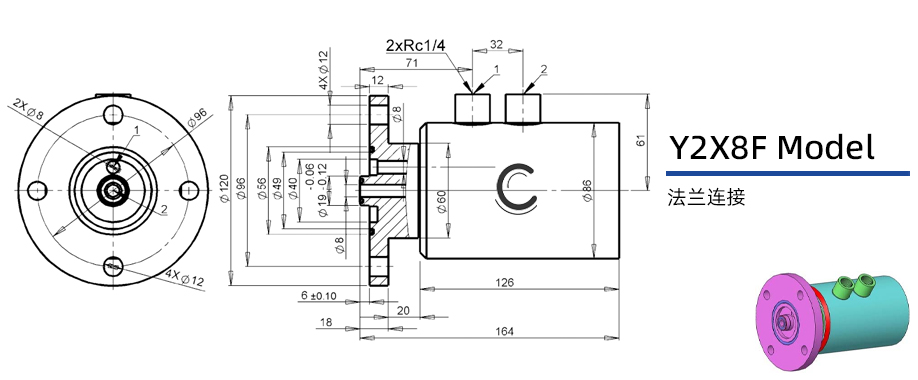

Y2X8F型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.可以替代 ZP2X8 型旋轉接頭，用于轉速低于260RPM的工況，流通油，安裝見《ZP型旋轉接頭樣本》。

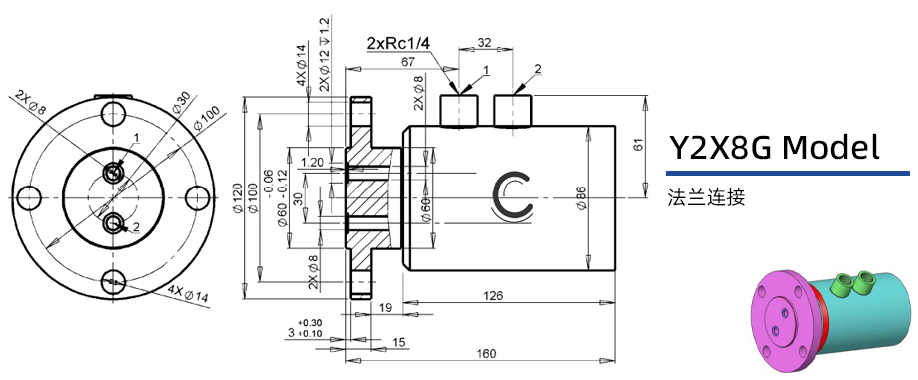

Y2X8G型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.Y2X8G 型旋轉接頭，端面采用 O 形圈密封，用于轉速低于 260RPM 的工況，流通油，安裝見《ZP型旋轉接頭樣本》。

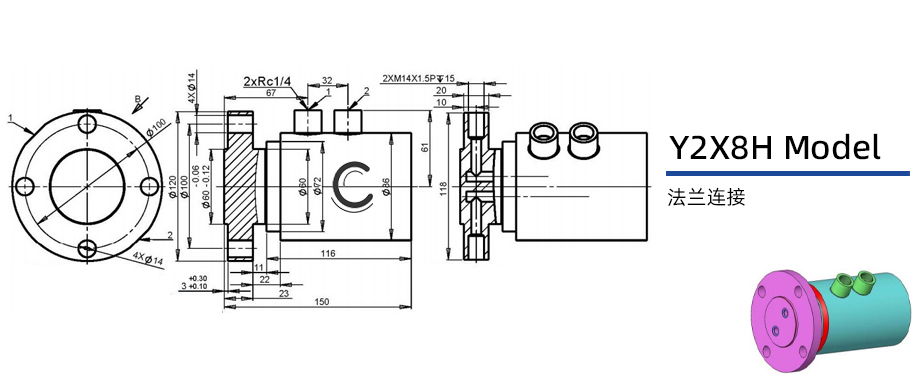

Y2X8H型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.可以替代 ZP2X8 型旋轉接頭，用于轉速低于 260RPM 的工況，流通油，安裝見《液壓旋轉接頭管路手冊》。

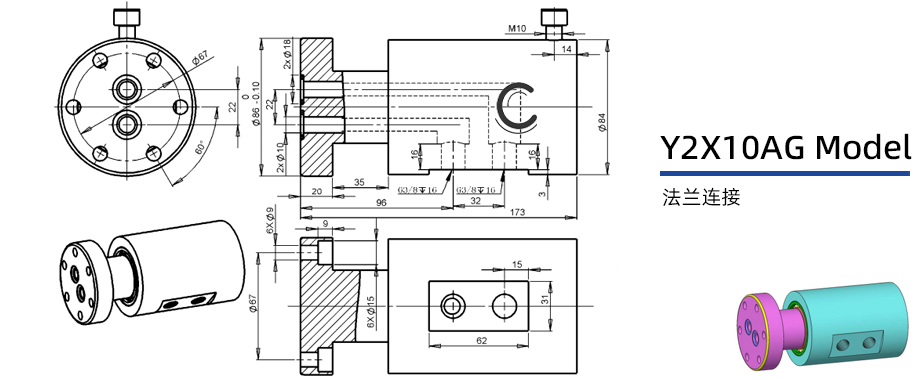

Y2X10AG型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺栓 M10 用于止轉。
3.Y2X10AG,A 為序列號，G 代表殼體管路接口采用 BSP 螺紋連接。
4.安裝說明，見《液壓旋轉接頭管路手冊》。

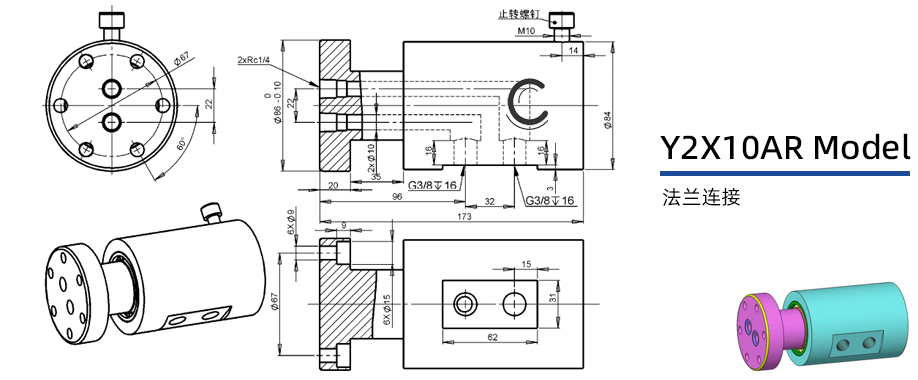

Y2X10AR型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺栓 M10 用于止轉。
3.Y2X10AR,A 為序列號，R 代表外管端面采用 BSPT 螺紋連接。
4.安裝說明，見《液壓旋轉接頭管路手冊》。

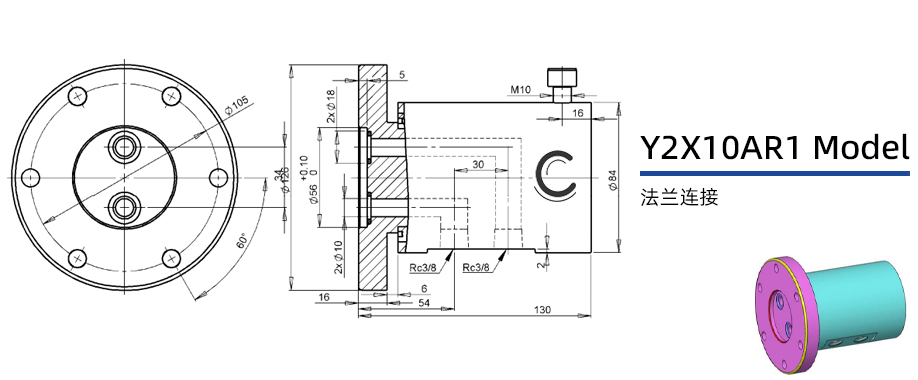

Y2X10AR1型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺栓 M10 用于止轉。
3.Y2X10AR,A 為序列號，R 代表外管端面采用 BSPT 螺紋連接。

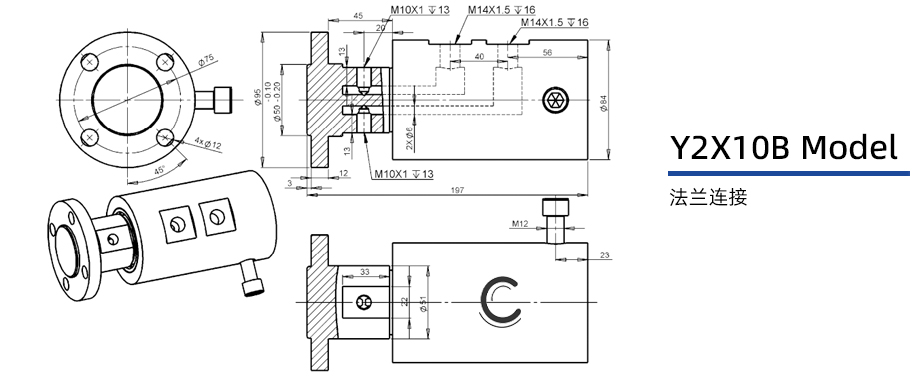

Y2X10B型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺栓 M12 用于止轉。
3.安裝說明，見《液壓旋轉接頭管路手冊》。

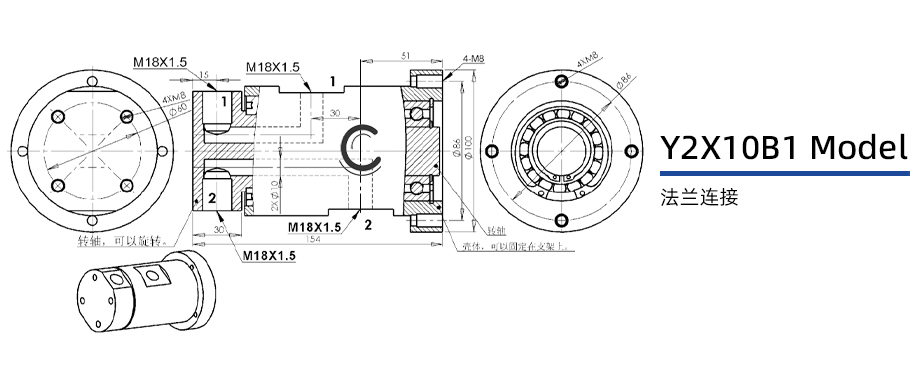

Y2X10B1型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.兩端螺紋孔 4XM8 用于安裝。
3.安裝說明，見《液壓旋轉接頭管路手冊》。

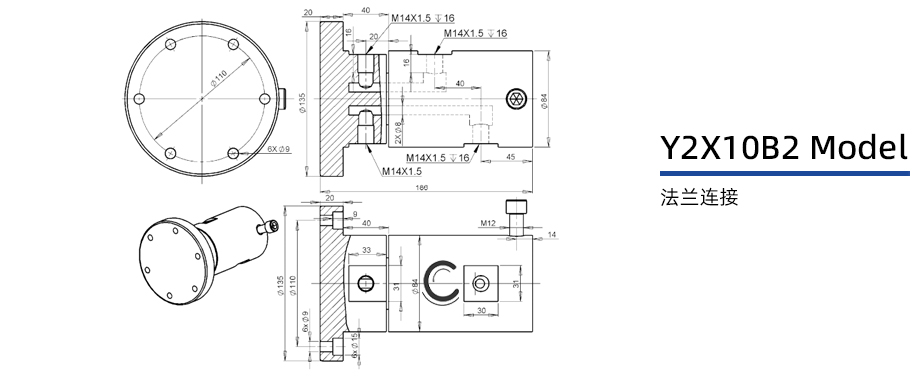

Y2X10B2型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺栓 M10 用于止轉,螺栓可用螺母鎖緊。

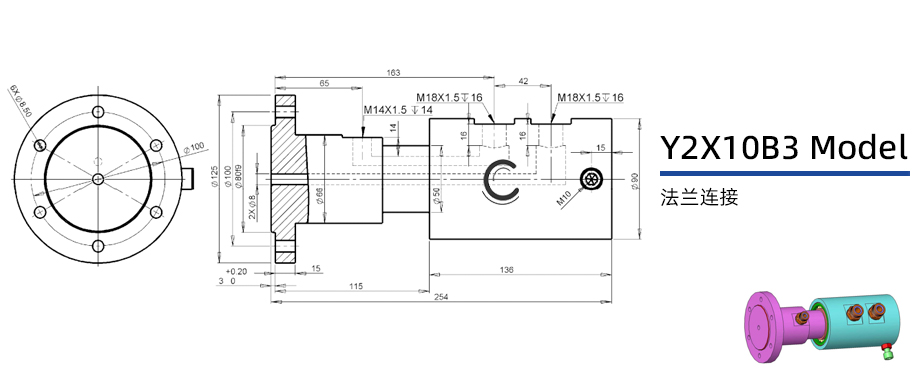

Y2X10B3型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺栓 M10 用于止轉,螺栓可用螺母鎖緊。

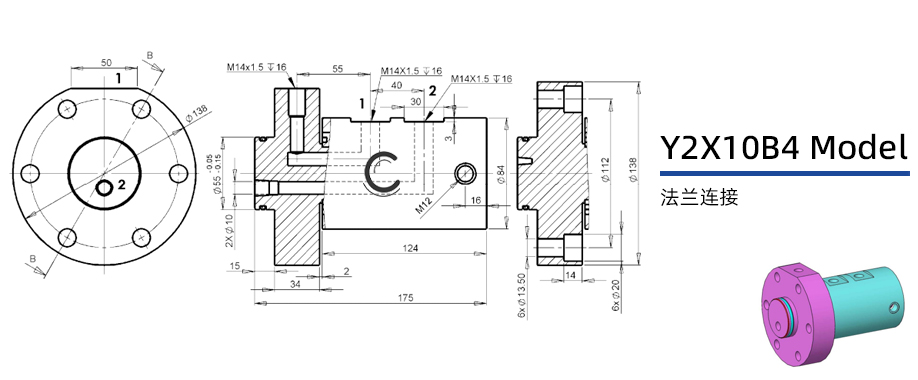

Y2X10B4型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。

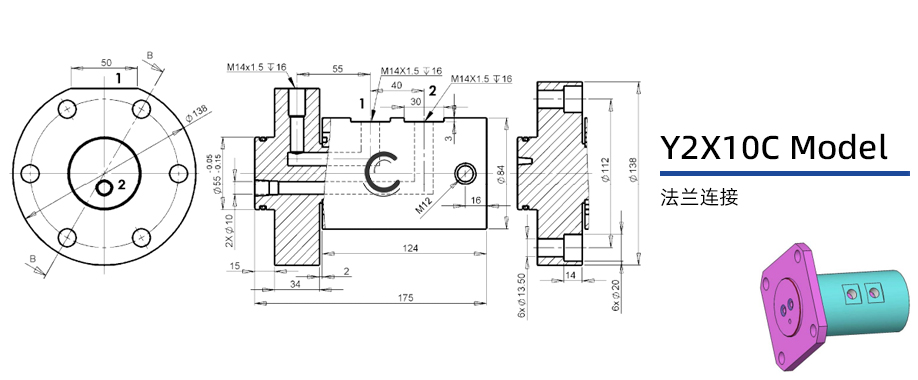

Y2X10C型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.Y2X10C型旋轉接頭,也稱為液壓旋轉油缸。

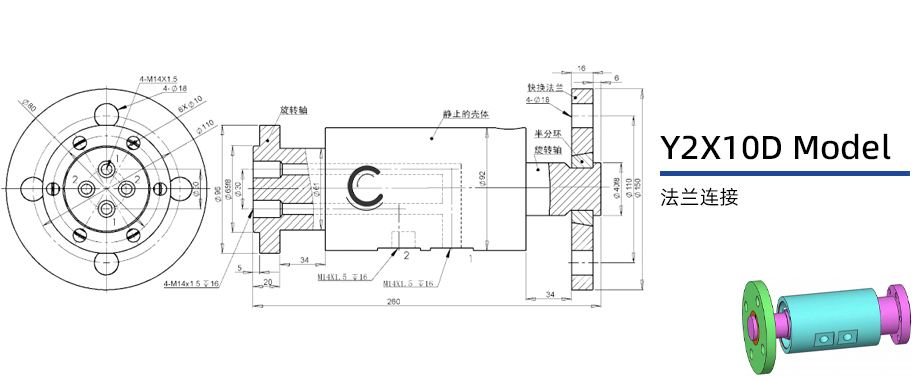

Y2X10D型兩通路液壓旋轉接頭介紹

Y2X10D 型旋轉接頭,也稱為液壓旋轉油缸,中心軸為傳動軸，傳遞動力，通過快換法蘭連接。快換法蘭的使用，見《山東創啟旋轉接頭快換法蘭及半分環規格尺寸及安裝使用方法》

Y2X10H型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺栓孔 4XM12 用于止轉。
3.中心通孔，允許穿電纜，尾端允許安裝導電滑環。

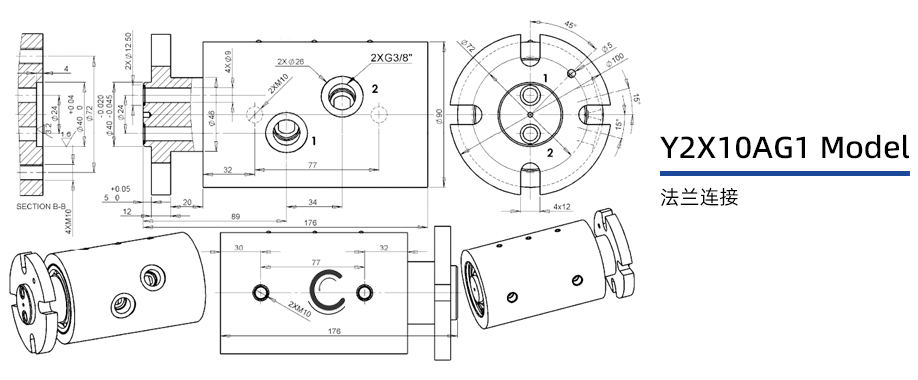

Y2X10AG1型壓縮空氣旋轉接頭介紹

1.Y2X10 型旋轉接頭用于替代國外產品。
2.螺紋 2XM10 用于安裝和止轉。
3.外管法蘭端面Φ5 為定位銷孔。
4.主要用于流通壓縮空氣。

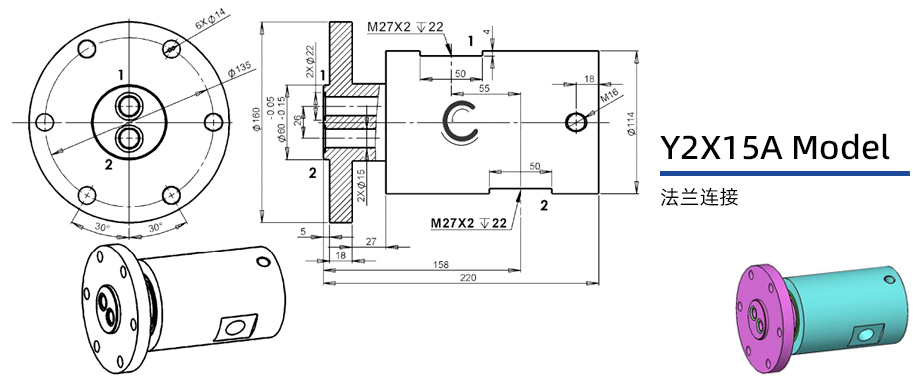

Y2X15A型兩通路液壓旋轉接頭兩通路介紹

1.連接尺寸可以定做。
2.螺紋孔 M16 用于止轉。

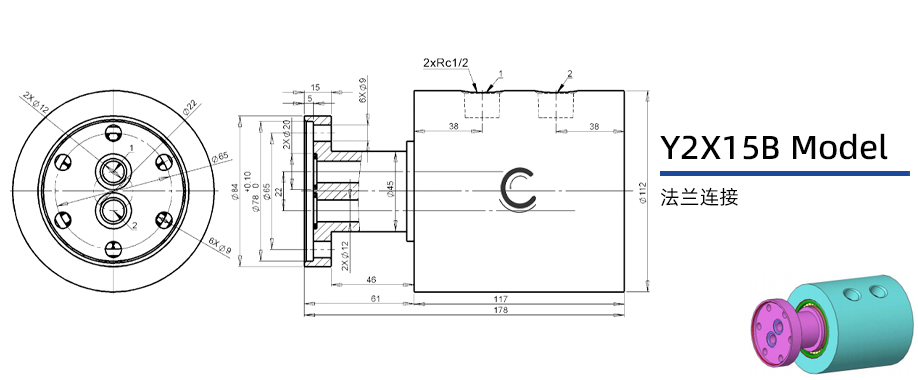

Y2X15B型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做,外徑可以縮到88毫米。
2.用于替代具有相同連接尺寸的產品。

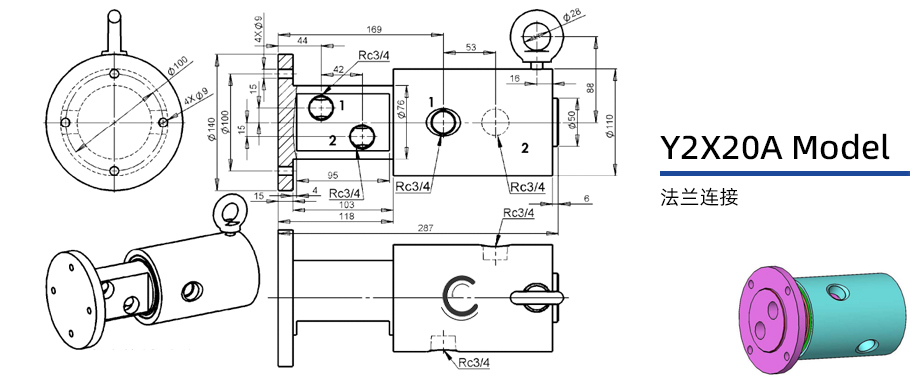

Y2X20A型兩通路液壓旋轉接頭旋轉接頭介紹

1.連接尺寸可以定做。
2.吊環螺栓 M12 用于止轉。

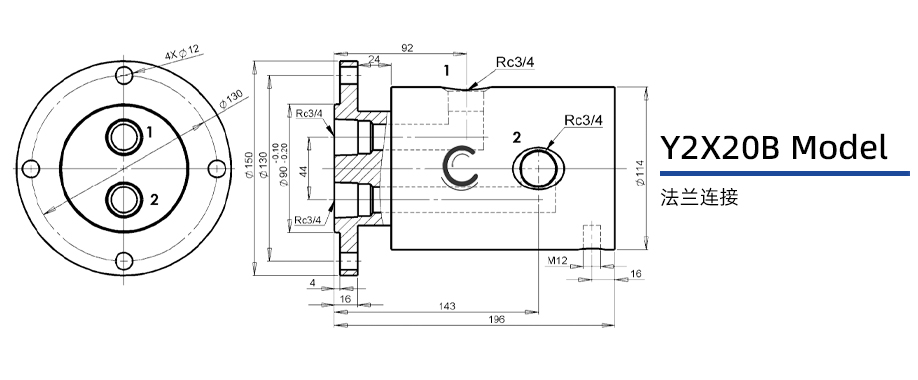

Y2X20B型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺紋孔 M12 用于止轉。
3.安裝說明，見《液壓旋轉接頭管路手冊》。

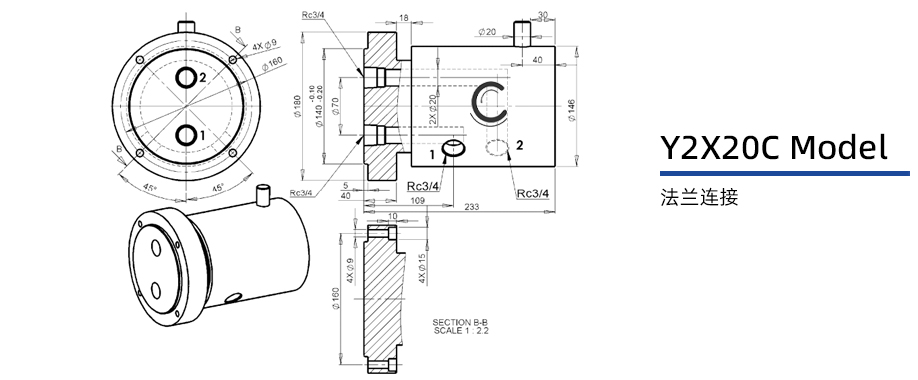

Y2X20C型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.光桿φ20用于止轉。
3.安裝說明，見《液壓旋轉接頭管路手冊》。

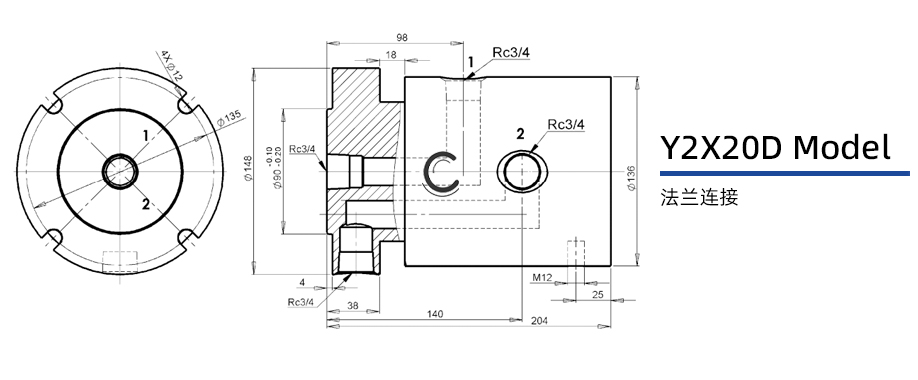

Y2X20D型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺紋孔M12用于止轉
3.安裝說明，見《液壓旋轉接頭管路手冊》。

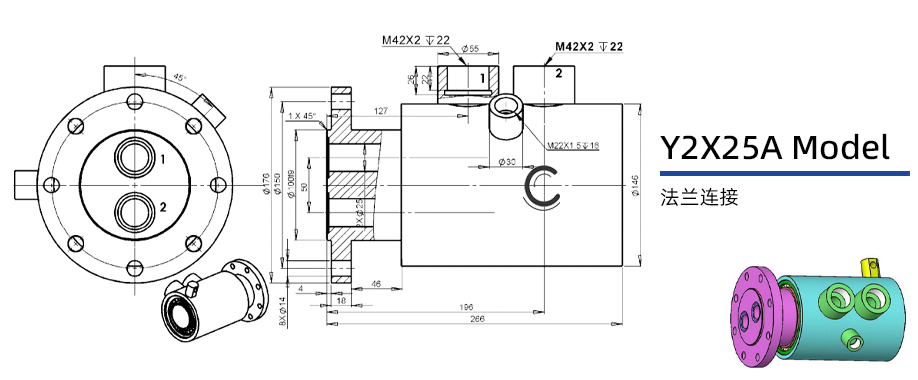

Y2X25A型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.光桿φ30用于止轉。
3.螺紋孔 M22X1.5 為流通介質泄漏觀察孔，可不用。

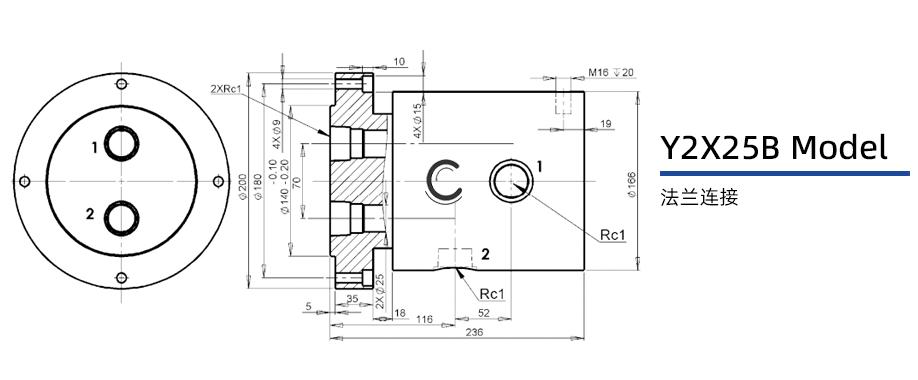

Y2X25B型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺紋孔M16用于止轉
3.安裝說明，見《液壓旋轉接頭管路手冊》。

Y2X25C型兩通路液壓旋轉接頭介紹

1.連接尺寸可以定做。
2.螺紋孔M16用于止轉
3.安裝說明，見《液壓旋轉接頭管路手冊》。

使用說明

Instructions for Use

實踐證明，旋轉接頭使用壽命短，主要是流經介質中含有硬質顆?；蚱渌畚镆?。因此，在介質通入管路前，清潔管路和設備內部及旋轉接頭內部是極為重要的。
流經的介質中的雜質會引起旋轉接頭密封失效。旋轉接頭密封件的使用壽命也主要由流經介質的過濾精度決定。隨著流經介質過濾精度的提高，將會顯著地提高旋轉接頭的使用壽命。推薦在管路中安裝過濾裝置，推薦的過濾精度不低于 50 微米。

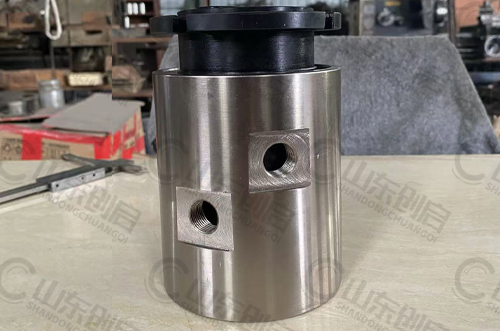

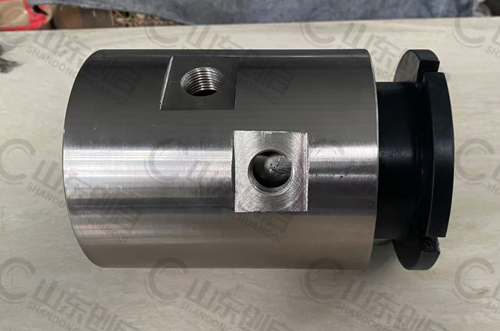

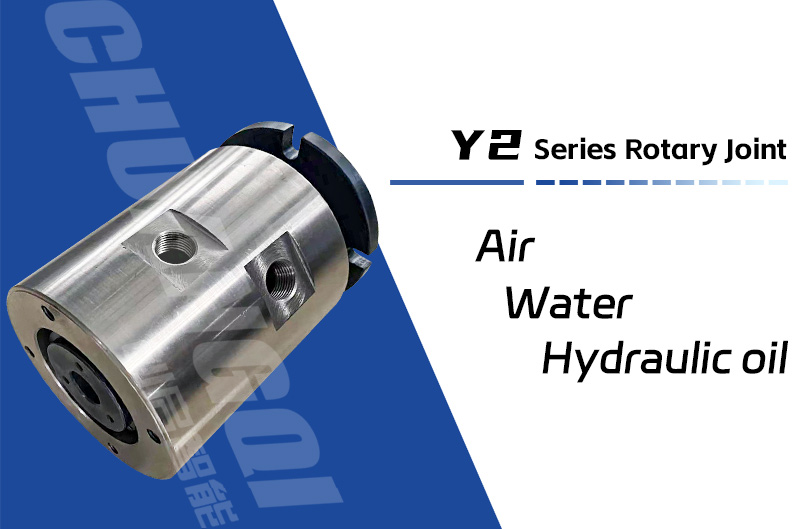

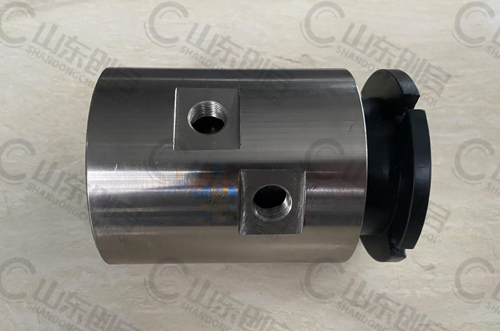

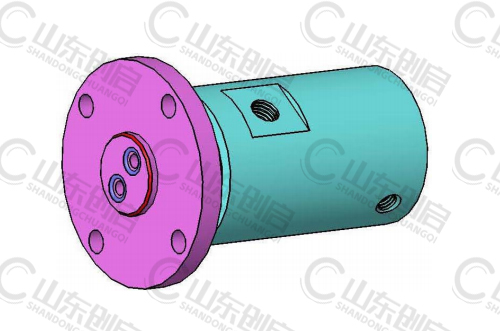

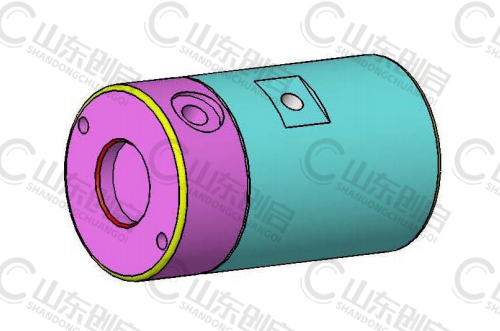

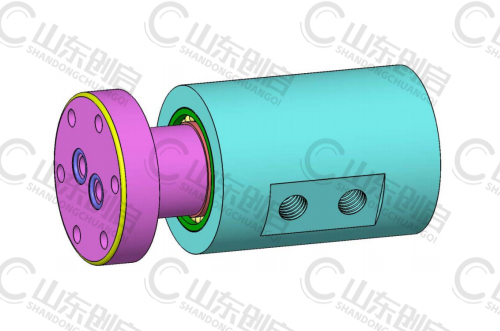

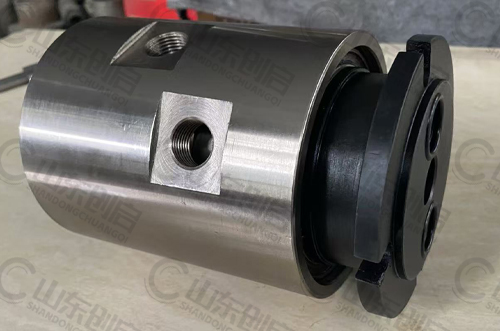

Y2型液壓兩通路旋轉接頭實物圖
